Van Khí Nén 3/2 Là Gì? Nguyên Lý Hoạt Động Của Van Điện Từ Khí Nén 3/2

Van điện từ khí nén tên tiếng anh là solenoid valve đây là tên gọi chung của van, vì chiếc van hoạt động chủ yêu dựa vào cuộn hút điện từ chúng kích hoạt và điều khiển chiếc van hoạt động, van điện từ khí nén có nhiều loại khác nhau như van khí nén 3/2, 5/2, 5/3, 4/3, 2/2 nhưng bài viết này mình chỉ nói rõ về van 3/2

Van điện từ khí nén 3/2 hay van điện từ 3/2 đây đều là tên gọi của 1 loại van đó là loại van điện từ 3 cửa 2 vị trí loại này được điều khiển chủ yếu bằng cuộn coil điện từ, van có chức năng đóng mở và xả (1 cổng vào, 1 cổng ra, 1 cổng xả), chỉ sử dụng hơi khí nén, thường được dùng để điều khiển xi lanh khí nén 1 chiều (loại tác động đơn).

Tính năng của van điện từ khí nén 3/2 và nguyên lý hoạt động của van solenoid 3/2

Van 3/2 được chia ra làm 2 loại: van thường đóng (NC) và van thường mở (NO).

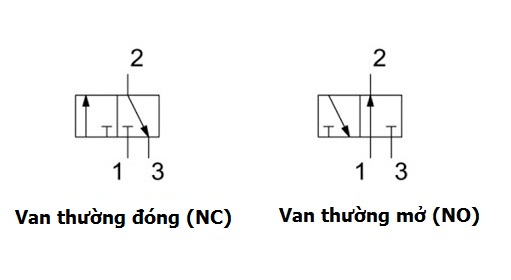

Sơ đồ van điện từ khí nén 3/2
Sơ đồ van điện từ khí nén 3/2

Sơ đồ của van khí nén 3/2 bên phải là thường mở (NO) bên trái là thường đóng (NC)

Theo như sơ đồ chúng ta có 3 cổng

Cổng (1) là cổng đưa áp suất vào

Cổng (2) là cổng áp suất đi ra

Cổng (3) là cổng xả

Van khí nén 3/2 thường đóng tiếng anh Normal Close (NC)

Khi ở trạng thái chưa được kích hoạt thì chiếc van 3/2 đang ở trạng thái thường đóng (NC), ở trạng thái này (1) sẽ không thông với (2), mà cổng (2) sẽ thông với cổng (3), khi được kích hoạt thì chiếc van sẽ đảo chiều (1) sẽ thông với (2) và (2) và (3) lúc này sẽ không thông với nhau nữa.

Van điện từ 3/2 thường đóng tiếng anh Normal Open (NO)

Khi ở trạng thái chưa được kích hoạt thì chiếc van 3/2 đang ở trạng thái thường mở (NO), ở trạng thái này (1) sẽ thông với (2), cổng (2) sẽ không thông với cổng (3), khi được kích hoạt thì chiếc van sẽ đảo chiều (1) sẽ không thông với (2) nữa và (2) và (3) lúc này sẽ thông với nhau.

Dưới đây sẽ mô tả rõ hơn về chiếc van 3/2
